一、4J50概述

    铁镍定膨胀合金是通过调整镍含量而获得在给定温度范围内能与膨胀系数不同的软玻璃和陶瓷匹配的一系列定膨胀合金，其膨胀系数和居里点随镍含量增加而增加。该组合金是电真空工业中广泛使用的封接结构材料。

1.1 4J50材料牌号 4J50。

1.2 4J50相近牌号 见表1-1。

                                             表1-1[1～3]

1.3 4J50材料的技术标准
1.4 4J50化学成分 见表1-2。

                                         表1-2[4]                                      %

在平均线膨胀系数达到标准规定条件下，允许镍含量偏离表1-2规定的范围。

1.5 4J50热处理制度 标准规定的膨胀系数性能检验试样其热处理制度：在氢气气氛中将试样加热到900℃±20℃，保温1h，以不大于5℃/min速度冷至200℃以下出炉[4]。

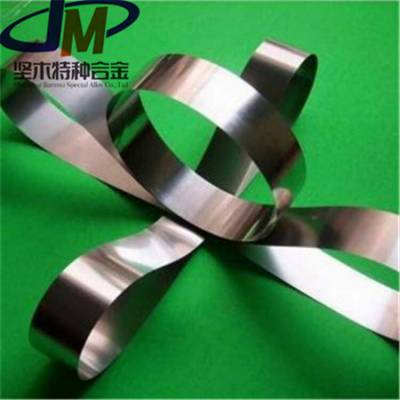

1.6 4J50品种规格与供应状态 品种有棒材、管材、板材、带材和丝材。

1.7 4J50熔炼与铸造工艺 用非真空感应炉、真空感应炉或电弧炉熔炼。

1.8 4J50应用概况与特殊要求 4J50属玻封合金典型牌号，经航空工厂长期使用，性能稳定。

4J50合金主要用于制作精密阻抗膜片，湿簧、干簧继电器，精密长度计量，与相应的软玻璃封接。

在应用中应使选用的封接材料与合金的膨胀系数相配。热处理时应控制其晶粒度，以 材料具有良好的深冲引伸性能。当使用锻、轧材时应严格检验材料的气密性。

二、4J50物理及化学性能

2.1 4J50热性能

   2.1.1 4J50溶化温度范围 该合金溶化温度约为1430℃[1,2]。

2.1.2 4J50热导率 λ=16.7W/(m·℃)[1,2]。

2.1.3 4J50比热容 该合金的比热容为502J/(kg?℃)。

2.1.4 4J50线膨胀系数 标准规定的合金平均线膨胀系数见表2-2。合金的平均线膨胀系数见表2-3。合金的膨胀曲线见图2-3。

                                             表2-2

2.2 4J50密度 ρ=8.21g/cm3[1,2]。

2.3 4J50电性能 电阻率ρ=0.44μΩ·m[1,2]。

                                              表2-3[1,2]
